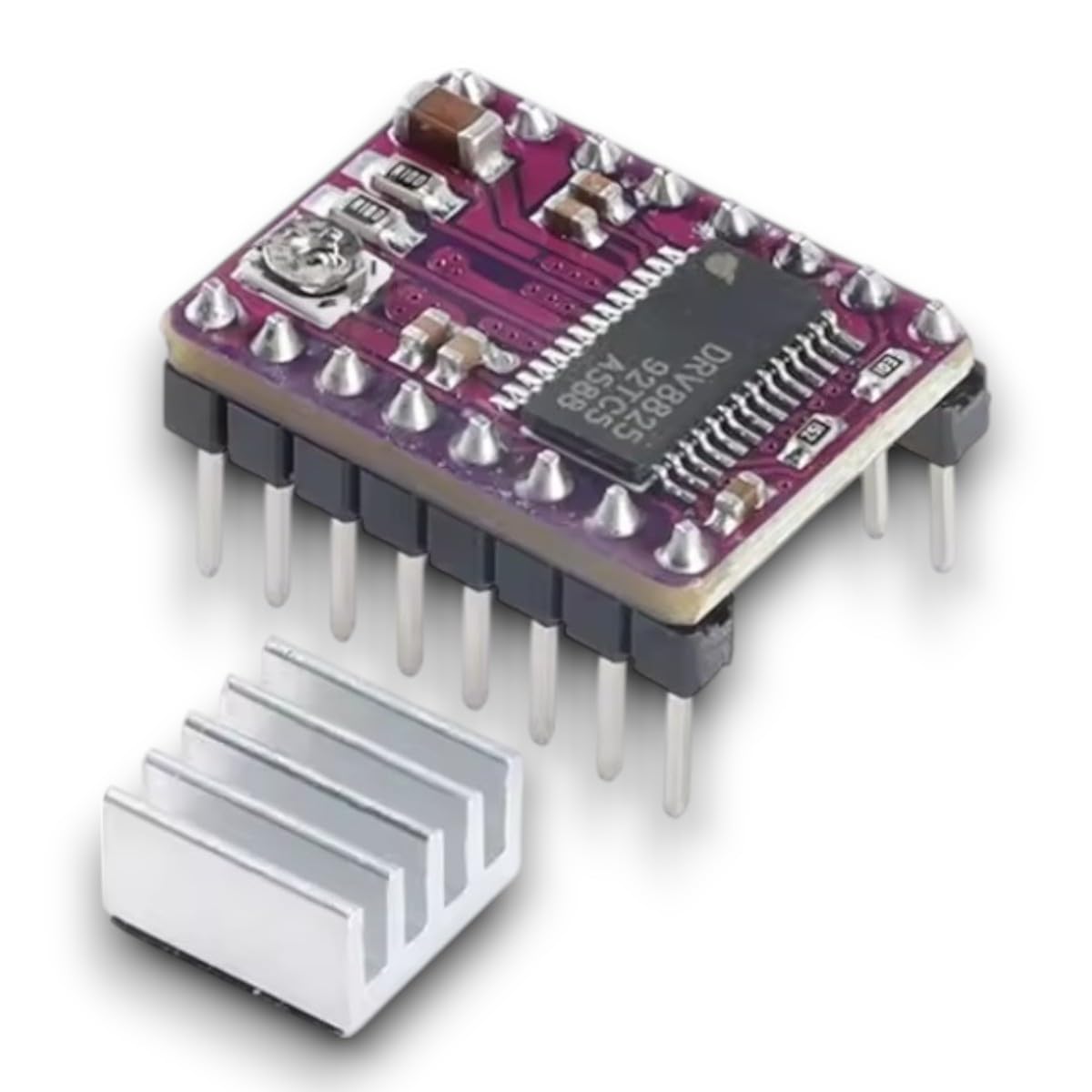

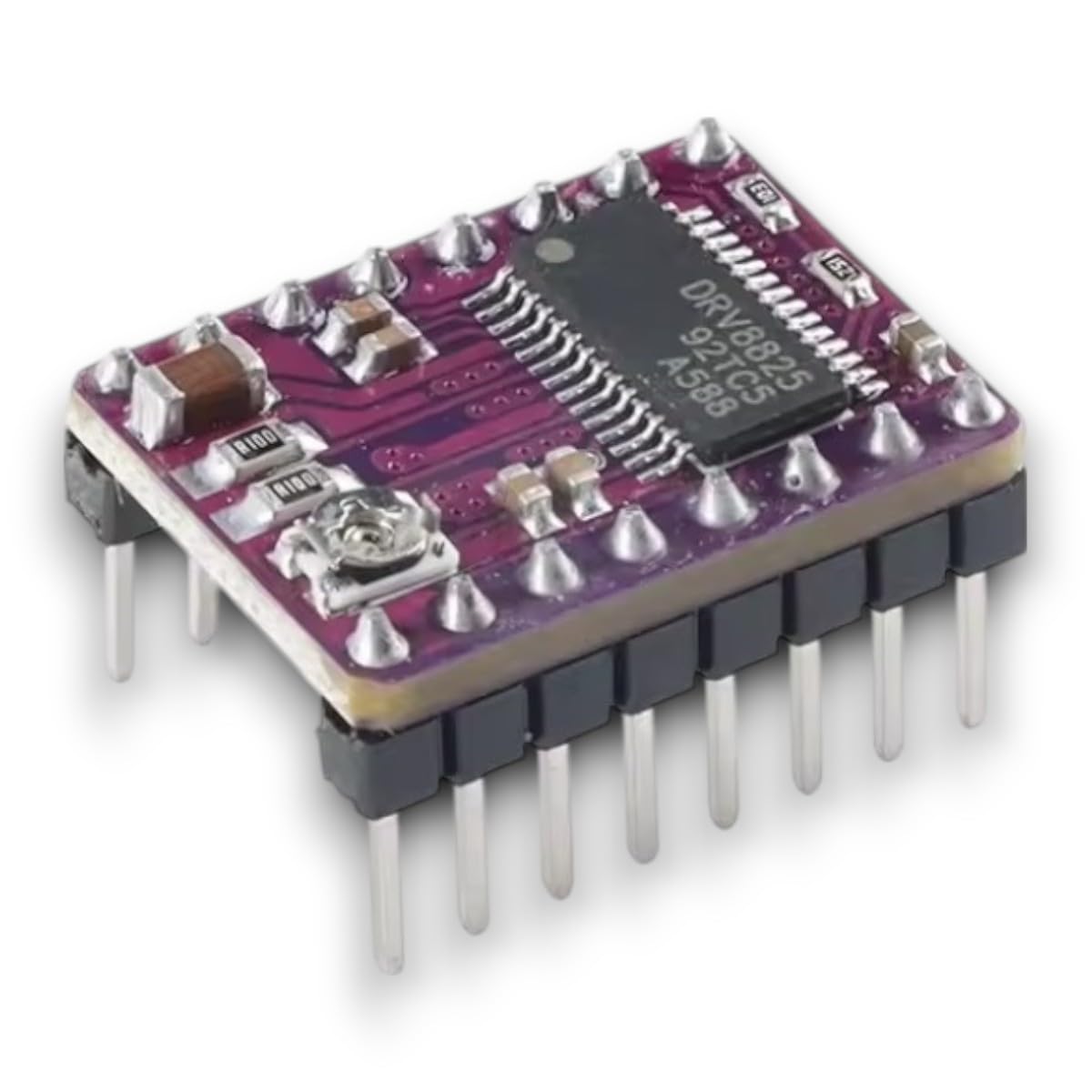

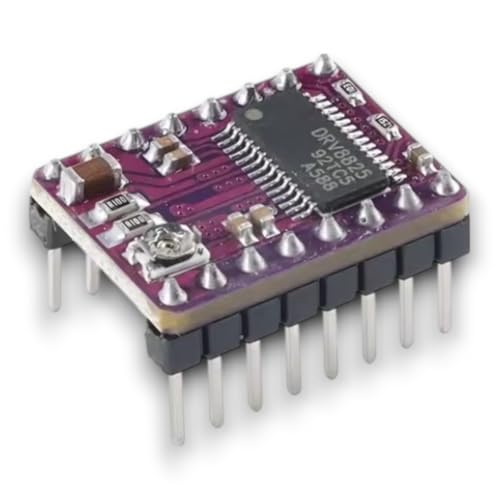

Motor — Elektromall - DRV8825 Step Sürücü Modülü

Ürün açıklaması

Motor besleme Voltajı: 8,2-45V Motor besleme akımı (soğutmasız): <1,2A Kontrol voltajı: 2,5-5V Boyutlar: 20,32mm X 15,24mm Pin Aralığı: 2,54mm (0,1") Lojik besleme: kart üzerinde DRV8825 Step Motor Sürücü genellikle 3D yazıcılar, CNC makineleri ve robotik projelerde kullanılan popüler bir step motor sürücü modülüdür. Aşağıda DRV8825’in teknik özelliklerini detaylı olarak bulabilirsin: Özellik ve Açıklama Motor Tipi Bipolar step motorlar (2 fazlı) Çalışma Gerilimi (Motor beslemesi - VMOT) 8.2V – 45V Logic Gerilim (VDD) 3V – 5.5V Maksimum Akım (tek bobin için) 1.5A sürekli, 2.2A pik (ek soğutma ile) Microstepping (Mikro adımlama) 1, 1/2, 1/4, 1/8, 1/16, 1/32 Akım Sınırlama Potansiyometre ile ayarlanabilir Aşırı Akım Koruması Var Aşırı Isınma Koruması (Thermal Shutdown) Var Alçak Gerilim Koruması (Undervoltage Lockout) Var Geri EMF Koruması (Back EMF) Harici diyotlar önerilir Step ve Direction Girişleri TTL uyumlu (Arduino vb. ile doğrudan çalışır) PCB boyutu (genellikle modül için) Yaklaşık 15mm x 20mm Notlar: Soğutucu (heatsink) kullanılması önerilir, özellikle 1A üzeri akımda. Motor akımı, modül üzerindeki potansiyometre ile ayarlanmalıdır. DRV8825, A4988'in gelişmiş bir versiyonudur. Daha yüksek voltaj ve daha hassas mikro adım desteği sunar.
