Dönüştürücü — Voltaj to Pwm Çevirici Modül 0-5V/0-10V to 0-100% Gerilim Analog Dijital Sinyal Güç Modülü Plc Sensör Otomasyon Endüstriyel

Ürün açıklaması

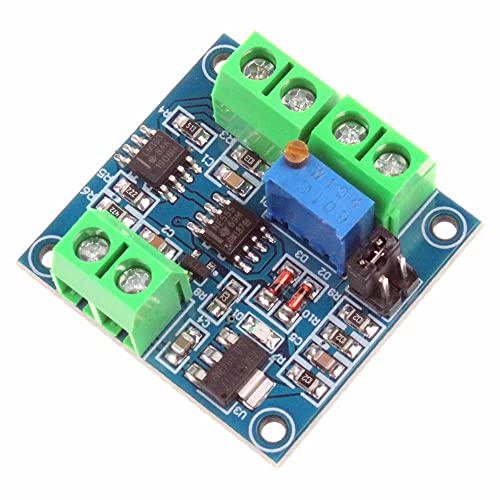

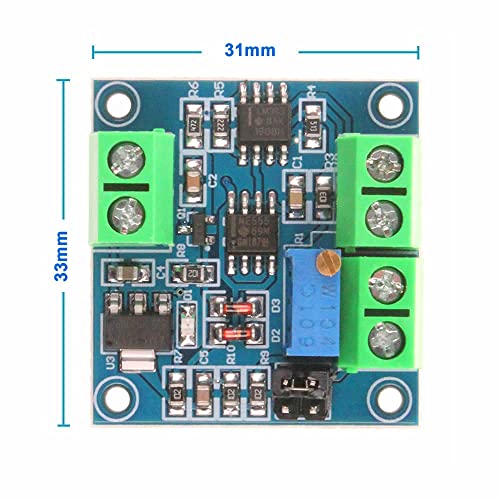

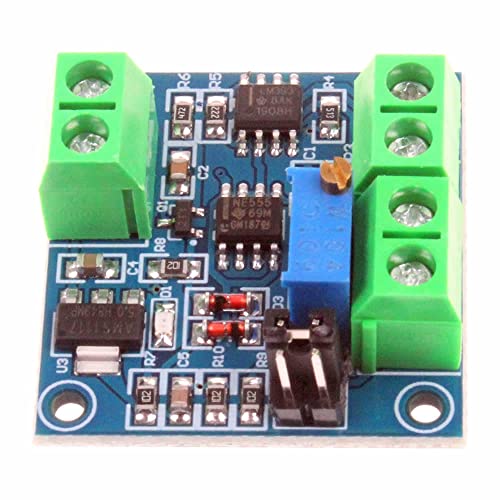

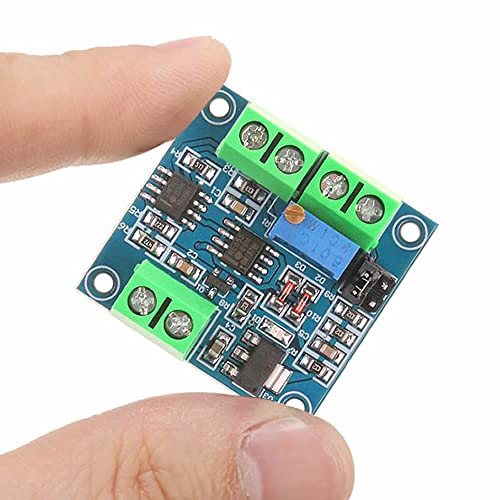

Modül çalışma voltajı: DC 7V / 12V Pwml voltaj seviyesi: 0-5V / 0-10V Çıkış pwm frekansı: 50Khz Pwm duty: %0/100 Pwm voltaj seviyesi: DC 5V Voltaj to Pwm Çevirici Modül0-5V/0-10V to 0-100% Gerilim Analog Dijital Sinyal Dönüştürücü Güç Modülü Plc Sensör Otomasyon Endüstriyel Voltaj to Pwm Çevirici Modül 0-5V/0-10V to 0-100% Gerilim Analog Dijital Sinyal Dönüştürücü Güç Modülü Plc Sensör Otomasyon Endüstriyel Besleme için ters bağlantı koruması yoktur. Besleme doğru verilmesi gerekmektedir. 0-5V ve 0-10V voltaj sinyallerini pwm sinyaline çeviren devredir. Voltaj seviyesine göre %0 ile %100 arasında pwm sinyalleri oluşturur. Pwm frekansı 50khzdir. Plcler, endüstriyel otomasyon uygulamaları benzeri alanlarda kullanılmaktadır. Çok kücük boyutludur. Ve kullanımı kolaydır. Üzerinde bulunan potansiyometre ile kolayca kalibre edilir. Sol tarafta bulunan 2 adet jumper ile giriş voltaj aralık seçimi yapılır. Özellikler: Tolerasns: % 1 / 3 Voltaj seçim jumperı Besleme gösterge ledi Renk: Mavi / Yeşil Çalışma sıcaklığı: -10C / 85C 4 Adet montaj deliği Kart Ölçüleri: 31mm x 33mm Ağırlık: 9gr Pin Bağlantıları: VCC: Modül besleme pozitif pin DC 7V/12V GND: Modül besleme negatif pin VIN: Voltaj giriş pozitif pin GND: Giriş voltaj toprak pini GND: Pwm çıkış toprak pini PWM: Pwm çıkış pini Klemens Bağlantısı: Bağlantılar aşağıdaki ( yada 3 numaralı) resimde gösterilmektedir. 2 li klemens modül besleme bağlantısı içindir. 4 lü klemensin soldaki 2 tanesi voltaj sinyal girişi içindir. Sağdaki 2 tanesi pwm çıkış bağlantısı içindir. Paket İçeriği
